UNIRAIL® monteringsskena, 40 x 60 mm
13,20 €
UNIRAIL® 40 x 60-monteringsskena för solpaneler med upp till 2 m spännvidd. Tillverkad i Finland.
Beskrivning
| Produktinformation: | |
|---|---|
| Material: | Aluminium, AW-6060 T6 |
| Längd: | 4 eller 6 m |
| Tvärsnitt: | 40 x 60 mm. Övre ytan räfflad. |
| Vikt: | 1,2 kg/meter |

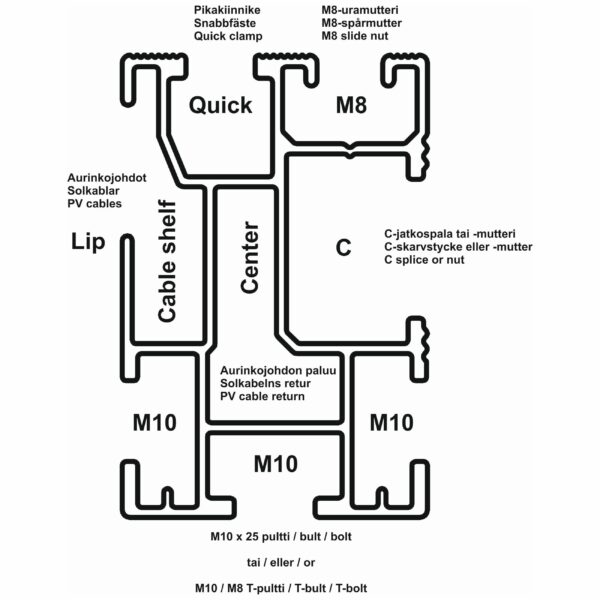

| Spår, uppåt i bild: | Snabbfästen i vänstra spåret eller M8-spårmuttern till höger. Panelerna fästs oftast här. |
| Spår till höger: | C-spår. Passar för C-skarvstycket, som kan spännas med borrmaskin från framsidan. Passar även C-muttrar, med vilka paneler kan fästas på denna sida, t.ex. på fasader eller vertikala markställningar. |
| Spår, nedåt och åt sidan i bild: | Passar en M10 x 25- (eller längre) sexkantsbult. Alternativt kan T-bult med 17 mm T-huvud användas. |
| Spår till höger: | På kabelhyllan kan panelernas kablar samlas. På läppen passar olika sorters clips, t.ex. för att fästa MC4-kontakten med ett dylikt clips. |
| Förpackning: | Knippen om cirka 500 kg. Även mindre mängder enligt överenskommelse (notera leveranstillägg för små köp). |
| Böjtröghetsmoment: | Ix = 17,23 cm4, Iy = 6,78 cm4 |
| Böjmotstånd: | Wx = 5,56 cm³, Wy = 3,13 cm³. |
| Tillgänglighet: | Lagring och tillverkning av större mängder i Finland. Som beställningsvara kan därtill erhållas andra längder eller profiler med samma infästningsspår men med större styvhet. |
UNIRAIL® monteringsskena för solpaneler. 40 x 60 mm aluminiumskena för montering av solpaneler. Längd 4 eller 6 m.
Skenans övre yta, som kommer emot panelerna har en infästningsskåra för dels snabbfästen, alternativt för M8-spårmuttern. Panelerna fästs till denna antingen med snabbfästen eller med änd– och mellanvingar och M8 x 20…25 mm insexbultar. Ytorna bredvid spåret är räfflat, vilket ger en bättre friktion vid installationen, så att panelerna inte glider lika lätt.
I undre kant och på båda sidorna finns spår för M10-sexkantsbultens huvud. Man kan även använda en T-bult, som kan stickas in i spåret och vridas om. Dessa finns både som M8- och M10-bultar, beroende på vilka hål bulten måste gå genom. Skenan fästs till takfäste eller annan underkonstruktion antingen undertill eller från sidan med en dylik M10 x 25– eller T-bult och med tillhörande flänsmutter.
På sidorna finns ett C-spår på höger sida (för skarvstycke eller panel- eller andra fästen med C-mutter) och på andra sidan en hylla för kablar.
Skenorna säljs i första hand till installerande företag och återförsäljare i knippen om cirka 500 kg (420 m). Standardlängd för skenorna är 4 eller 6 m.
En sats om 1.000 kg (ca 840 m), kapade i önskad längd, levereras fraktfritt inom fasta Finland. Goda fraktpriser även inom Norden och övriga norra Europa.
Enligt överenskommelse även i mindre mängder, varvid vi ber er beakta leveranstillägget i leveransvillkoren för köp under 200 €.
Priset gäller per meter och inkluderar 25,5 % moms.
Under fliken ”Dokument” hittar du en monteringsanvisning för UNIRAIL®-montagesystemet.
